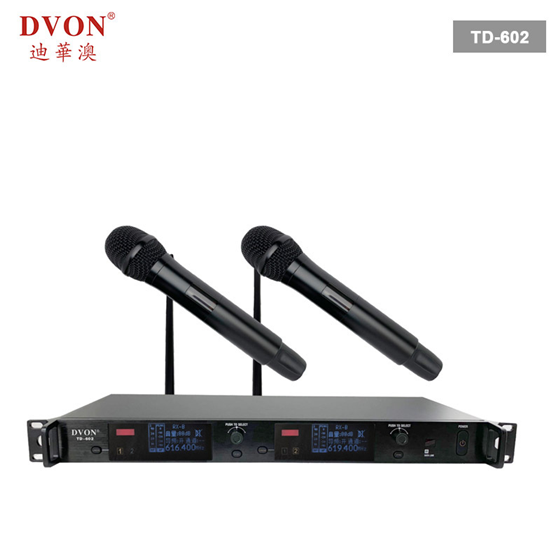

DVON真正分集接收UHF无线麦克风系统
TD-602
本产品采用先进现代化的高频传输技术研发，不仅安全可靠，而且使用简便舒
适。发射机和接收机都可以实现高品质的无线音频传输。
优化的PLL合成器和微处理器技术
采用先进的噪音抑制方法。
控制音传输确保安全的静噪功能。
采用纯自动选讯（真正分集）接收方式，不但接收距离远，而且能消除接收
断音；
30MHZ开关带宽
可使用传输频道搜索功能
具有ID识别功能。
发射器具有120MHZ的射频带宽，
■ 防止串音，每个信道有唯一ID码，可防止任意干扰
源进入接收机干扰
■ 自动红外同步发射频率；
■ 外壳采用铝合金材料，具有耐摔不故障专业品质；
■ 发射器具有120MHZ的射频带宽
■ 适合舞台演出使用，数字导频技术，可多套同时使用；
■ 采用OLED显示屏，可快速便捷地使用
■ 采用极低操作噪音,高传真,宽音域,高动态范围,高质清晰
亮丽的超心型指向性的咪芯；
■ 控制音传输确保安全的静噪功能
■ CPU处理和锁相环频率合成技术；
■ 真正分集双接收技术；
■ 大屏幕动态液晶显示，可动态显示AF，RF电平及讯道转换；
■ 面板可设定工作距离，显示方式，面板锁功能。
接收器
机箱：EIA标准1U
信道数：双通道
频率稳定度:±0.005%
载波频率范围：601-935MHz
振荡方式：PLL锁相回路频率控制
灵敏度：6dBμV (S/N ＞60dB)
频带宽度：30MHZ
最大偏移度：±45KHZ
综合S/N比：≥105dB
综合T.H.D：＜0.7%@1KHz
综合频率响应：45Hz-18KHz(±3dB)
工作距离：约100m(在没有干扰的情况下）
供电:100-240V Ac50/60Hz.10W
重量：3.6KG
尺寸：421X45X200mm
输出插座:XLR平衡及6.3不平衡式插座
发射器
RF无线频率范围：603-690MHz
真正分集接收技术
振荡方式：PLL锁相回路频率控制
谐波辐射：
频带宽度：30MHZ
最大偏移度：±45KHZ
音头：动圈式，心型指向性
RF功率输出：3mW
电池：AAX2
电流消耗:100mA
电池耗电：约七小时
重量：370g
Main Frame Size EIA-Standard 19" 1U
Channel Dual Channel
Frequency Stability ±0.005%, Phase Lock Loop frequency control
Frequency Range UHF 603-935 MHz
Preset Channels 32 preset channels
Operating Range 90M typical ( in open space)
Oscillation PLL synthesized
Sensitivity 6dBμV, S/N>60dB at 25 deviation
Band Width 30MHz
Max. Deviation Range ±45KHz
S/N ＞105dB
T.H.D. ＜0.7% @ 1KHz
Frequency response 45Hz～18KHz±1dB
Squelch “PiloTone & NoiseLock” dual-squelch circuit
Power Supply 100-240V AC50/60 Hz, 10W
Weight 2.7KG
Dimension 482(W) X 454(H) X 234(D) (mm)
Output Connector XLR balanced & 6.3φ phone jack unbalanced
Carrier Frequency Range UHF 603-935 MHz
Oscillation PLL synthesized
Harmonic radiation ＜-63dBm
Bandwidth 120MHz
Max. Deviation Range ±45KHz
Input Connector 4-pin mini-XLR connector
RF Power Output 3mW
Battery AA X 1
Current Consumption 60mA, typical
Battery Current / Life Approximately 5 hours
Dimension 72(H) X 68(W) X 21(D) (mm)
Weight 71g ( without battery)
UHF 603-935 MHZ
PLL synthesized
＜-63dBm
120MHz
±45KHz
4-pin mini-XLR connector
3mW
AA X 1
60mA, typical
Approximately 5 hours
72(H) X 68(W) X 21(D) (mm)
71g ( without battery)
